商品の詳細:
|

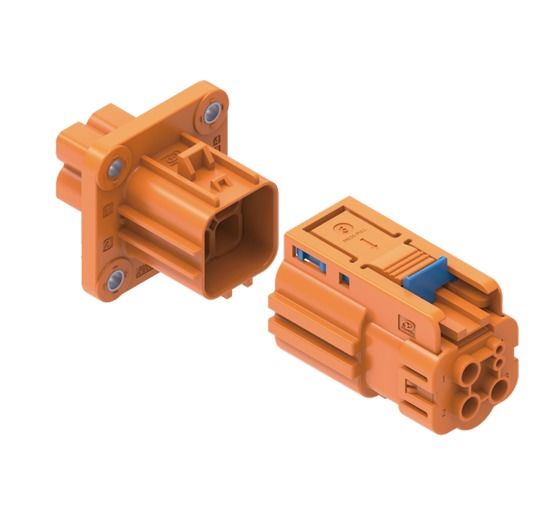

Neopower 800V 40A HVIL 2+1ピンEVコネクタは、最新の電気自動車の厳しい環境向けに設計された、堅牢な高電圧ソリューションです。オンボードチャージャー（OBC）、電力分配ユニット（PDU）、ACコンプレッサーなどの重要なシステム向けに設計されており、妥協のない安全性で信頼性の高い電力と信号伝送を提供します。ピークパフォーマンスと絶対的な信頼性を求める自動車エンジニアにとって、これは決定的な選択肢です。
主な特徴
セカンダリロックによる安全性向上: 高い振動環境下での偶発的な外れを防ぐ、振動に強い安全な接続を提供するセカンダリロック機構を備えています。
Poka-yokeによる組み立てのエラー防止: 統合されたPoka-yoke設計により、毎回正しい嵌合が保証され、車両の組み立ておよびメンテナンス中の接続エラーのリスクを排除します。
統合高電圧インターロック（HVIL）: 接続解除前に電力を遮断することで、技術者とオペレーターを保護するHVIL安全回路を搭載しています。
優れた耐指保護（IPXXB）: すべての高電圧接点は完全にシールドされており、偶発的な接触を防ぎ、コネクタが外れていてもオペレーターの安全を保証します。
高性能電力供給: 最大40A、800V DCの定格電流を処理できるように設計されており、次世代電気自動車の高電力要件に最適です。
堅牢な環境シール（IP67およびIP6K9K）: ほこりや水の侵入に対して完全に密閉されており、高圧、高温の噴霧に耐えることが証明されており、最大の耐久性を保証します。
広い動作温度範囲: -40℃から+125℃までの極端な熱条件下で完璧に動作するように、プレミアム素材で構築されています。
製品の説明
電気自動車のパワートレインの中核のために構築されたNeopowerコネクタは、最も重要なコンポーネントに安定した安全な接続を提供します。その堅牢なアーキテクチャは、オンボードチャージャー（OBC）、エアコンプレッサー、またはPTCヒーターの強烈な要求に最適です。3つの必須回路（2つの電力、1つの信号）を単一のコンパクトなハウジングに統合することにより、このコネクタはワイヤーハーネスを簡素化し、重量を削減し、システム全体の効率を向上させます。
高電圧システムでは、安全性と信頼性はオプションではありません。そのため、当社の最先端の東莞施設で製造されたこのコネクタは、複数の保護層を組み込んでいます。フェイルセーフHVIL回路から、耐指設計、エラー防止嵌合まで、すべての機能は最高の自動車安全基準を満たすように設計されています。Neopower高電圧コネクタを信頼して、安心して使用できる安全な接続を提供してください。
技術仕様
| パラメータ | 仕様 |
| 電気的性能 | |
| 定格電圧（電力） | 800V AC/DC |
| 定格電圧（信号） | 24V AC/DC |
| 定格電流（電力） | 32A（4mm²ケーブル）/ 40A（6mm²ケーブル） |
| 定格電流（信号） | 2A（0.35mm²ケーブル） |
| 耐電圧（電力） | 3000V AC |
| 耐電圧（信号） | 1000V AC |
| 物理的および環境的 | |
| 動作温度 | の動作温度範囲で、北部の冬の凍えるような寒さや、砂漠のフード下の強烈な周囲熱でも完全に快適です。高品質の自動車グレードのプラスチックとシールを使用しており、寒さで脆くなったり、熱で変形したりすることはありません。これにより、 |
| IP保護等級 | IP67およびIP6K9K |
| 適用可能なケーブル範囲 | 4mm²～6mm² |
| 安全性と機能 | |
| 接触保護 | IPXXB（耐指） |
| 安全インターロック | 高電圧インターロックループ（HVIL） |
| ロックシステム | セカンダリロック機能 |
| 嵌合システム | Poka-yoke（エラー防止キーイング） |
| 主な用途 | オンボードチャージャー（OBC）、PDU、ACコンプレッサー、PTC |
よくある質問（FAQ）
1. この2+1ピンコネクタは具体的に何のために設計されていますか？
素晴らしい出発点ですね。これを単なる「ピンホルダー」としてではなく、電気自動車の重要な部分の中枢神経系と考えてください。このを選択すると、単なるプラスチックと金属の部品を手に入れるのではなく、は、1つの安全なパッケージで、高電力（「2」つの電力ピン）と不可欠な通信データ（「1」つの信号ピン）を同時に供給するように特別に設計されています。これは、堅牢な電力供給と完璧な信号伝達が不可欠なEVシステムの中心部向けに構築されています。
2. なぜもっとシンプルな3ピン電源コネクタを使用しないのですか？
ああ、古典的なエンジニアリングの質問ですね！標準的な3ピンコネクタは、電力を運ぶだけかもしれません。しかし、最新のEVでは、コンポーネントがお互いに「会話」する必要があります。当社の2+1ピンコネクタの専用信号ピンは、温度監視や車両のメインコンピューターとの通信などにとって不可欠です。当社の統合ソリューションを使用すると、ワイヤーハーネスが簡素化され、潜在的な故障箇所が減少し、システムが単に電力を供給されるだけでなく、スマートで応答性が高くなります。より洗練された信頼性の高い設計です。
3. 機能に「Poka-yoke」という用語が表示されます。これは私にとってどういう意味ですか？
キーイングと極端なは、文字通り「ミスプルーフ」を意味する日本語の用語であり、組み立て時の救世主です。当社のコネクタは、独自の形状とキーイングで設計されています。つまり、物理的に間違った方法で差し込むことは不可能です。組み立てラインや修理工場にいる技術者にとって、これは推測を排除し、誤った接続によって引き起こされる可能性のあるコストのかかる損傷を防ぎます。これにより、このの分野で真に輝いています。は、毎回完璧に嵌合します。
1. この高電圧コネクタの取り付けはDIY作業ですか？
一言で言うと、いいえです。ここではっきりとさせておく必要があります。これは、最大800Vで動作するシステム向けに設計された、プロ仕様のを抜こうとすると、HVIL回路が最初に切断され、メインの電力ピンが分離するです。取り付けは、高電圧安全プロトコルを理解し、圧着と組み立てのための適切なツールを持っている資格のある技術者が常に行う必要があります。安全は当社の最優先事項であり、それは適切な取り付けにも及びます。
2. 「セカンダリロック」は実際にどのように機能しますか？
これは、完全なセキュリティのためのシンプルでありながら素晴らしい機能です。コネクタを一緒に押し込んだ後（一次接続）、別のラッチまたはタブ、つまりから、が作動します。多くの場合、確信的な「カチッ」という音が聞こえます。この小さな部分はデッドボルトのように機能し、が、近距離からの高圧、高温（80℃）の水ジェットに耐えることができることを意味します。結論：洗車であろうとオフロードアドベンチャーであろうと、このコネクタは生き残るように密閉されています。が振動で緩んだり、誤って引き抜かれたりするのを防ぎます。これにより、接続が非常に堅牢であるという追加の安心感が得られます。これは、高振動の自動車環境では絶対に不可欠です。
3. このコネクタと互換性のある特定のケーブルサイズはどれですか？
このは、すべての季節で確実に性能を発揮します。は、その電力範囲内で柔軟性を持つように設計されています。2つのメイン電力接点については、4mm²から6mm²のワイヤゲージに最適化されており、最大40Aを処理する能力と完全に一致しています。より小さな信号ピンは、0.35mm²のワイヤ用に設計されています。適切なワイヤサイズを使用することは、安全な圧着、安全な操作、およびコネクタの完全な性能を確保するための鍵です。
1. この800V 40A EVコネクタは、本当にどのくらいの電力を処理できますか？
これは本物を処理するように構築されています。800V 40Aの定格は、単なる理論上の最大値ではありません。これは連続動作定格です。つまり、過熱や劣化することなく、800ボルトで40アンペアの電流を快適かつ安全に1日中管理できます。また、高い耐電圧（3000V AC）で設計されており、ストレス下での電気アークを防ぐための大きな安全マージンがあります。
2. 800Vの定格はACまたはDCですか？
明確にするための素晴らしい質問です。このを抜こうとすると、HVIL回路が最初に切断され、メインの電力ピンが分離するは、800V AC/DCに定格されており、非常に汎用性が高くなっています。電気自動車の高電圧DCシステム（バッテリーからOBCまたはPDUへの経路など）で主に利用されていますが、その堅牢な設計は、その電圧範囲内のACアプリケーションを同様に処理できることを意味します。
3. このコネクタは、EVの性能や充電速度に影響しますか？
いいえ、まったく影響しません。実際、その目的は、最大の性能を可能にすることです。不良なコネクタはボトルネックとして機能し、抵抗を生み出し、熱を発生させ、電力の流れを制限し、充電を遅くしたり、電力を消費したりする可能性があります。優れた導電性と安全な接続を備えた高品質のを選択すると、単なるプラスチックと金属の部品を手に入れるのではなく、を使用することで、電源からコンポーネントへの電力の流れが効率的になり、システム（オンボードチャージャーなど）が設計されたピーク速度で動作できるようになります。
1. HVILとは何ですか？EVコネクタで非常に重要なのはなぜですか？
HVIL（高電圧インターロック）を、システムの究極の安全守護者と考えてください。これは、コネクタを通過するスマートな低電圧回路です。システムが稼働中に誰かが高電圧コネクタを抜こうとすると、HVIL回路が最初に切断され、メインの電力ピンが分離する前に、車両の「頭脳」に電力を遮断するように即座に指示します。これは、危険な電気アークを防ぎ、技術者を安全に保つための瞬時の動作です。これは単なる機能ではなく、安心感です。2. 耐指（IPXXB）設計はどのように安全性を確保していますか？
IPXXBに定格された
耐指設計は、すべての活線、高電圧接点がコネクタハウジング内に深く埋め込まれ、シールドされていることを意味します。コネクタが外れて接点が技術的に露出している場合でも、標準の「テストフィンガー」（これをテストするための業界標準）で誤って触れることはできません。これにより、感電を防ぎ、この自動車用コネクタの分野で真に輝いています。3. このコネクタは信頼性の高いコネクタであると述べています。なぜそうなのでしょうか？
私たちにとっての信頼性は、スマートな設計と堅牢な構造の組み合わせです。これは、誤った嵌合を防ぐ
Poka-yokeキーイングと極端なセカンダリロックから、HVIL回路とIP67/IP6K9Kシーリングまで、すべての機能がプロジェクトの安全性と長寿命のために慎重に設計されたコンポーネントに投資することになります。当社は、優れた信頼性と安心感を提供するTier 1自動車品質のソリューションを提供し、お客様のイノベーションが最高のもので実現されることを保証します。グループ5：耐久性と環境
分解してみましょう。
IP67は、コネクタが完全に防塵であり、30分間1メートルの水中に浸しても漏れないことを意味します。これは、雨、水たまり、汚れに対する基本的な保護です。IP6K9Kは、はるかに厳しいドイツの自動車規格です。これは、当社のEVコネクタが、近距離からの高圧、高温（80℃）の水ジェットに耐えることができることを意味します。結論：洗車であろうとオフロードアドベンチャーであろうと、このコネクタは生き残るように密閉されています。2. このコネクタは、エンジンベイの極端な熱や寒い冬に対応できますか？
もちろんです。まさにそのために設計されています。
-40℃から+125℃の動作温度範囲で、北部の冬の凍えるような寒さや、砂漠のフード下の強烈な周囲熱でも完全に快適です。高品質の自動車グレードのプラスチックとシールを使用しており、寒さで脆くなったり、熱で変形したりすることはありません。これにより、Neopowerコネクタは、すべての季節で確実に性能を発揮します。3. このコネクタの予想される嵌合サイクル寿命はどのくらいですか？
このコネクタは長期的な取り付け用に設計されていますが、定期的なサービスにも十分な堅牢性があります。性能やシーリング能力が劣化することなく、かなりの数の嵌合サイクル（通常は自動車規格に従って数十回）に定格されています。日常的な抜き差しを目的としたものではありませんが、車両の耐用年数を通じてその完全性を維持できると確信できます。
グループ6：アプリケーションと互換性
これは、EVの高電圧アーキテクチャの最も重要な部分で見つけることができます。最も一般的な場所は、
オンボードチャージャー（OBC）、メインの電力分配ユニット（PDU）またはジャンクションボックス、電気エアコンプレッサー、および高出力PTCヒーターを接続することです。基本的に、安全で信頼性の高い電力を大量に必要とするコンポーネントはすべて、Neopower 800V 40Aコネクタの恩恵を受けます。2. 家庭用ソーラーシステムなど、自動車以外のプロジェクトにこれを使用できますか？
コネクタは非常に堅牢ですが、自動車規格（IP6K9KやHVILなど）に合わせて特別に設計および検証されています。定置型エネルギー貯蔵や産業機械などの他のアプリケーションについては、当社のチームにご相談いただくことをお勧めします。これらの特定の規制と使用事例により適した別の製品がある場合があります。このユニットは、
自動車用コネクタの分野で真に輝いています。3. 他の市場のオプションよりもNeopowerコネクタを選択するべき理由は？
それは信頼とインテリジェントな設計に帰着します。
Neopower EVコネクタを選択すると、単なるプラスチックと金属の部品を手に入れるのではなく、HVIL回路とセカンダリロックから、Poka-yokeキーイングと極端なIP67/IP6K9Kシーリングまで、すべての機能がプロジェクトの安全性と長寿命のために慎重に設計されたコンポーネントに投資することになります。当社は、優れた信頼性と安心感を提供するTier 1自動車品質のソリューションを提供し、お客様のイノベーションが最高のもので実現されることを保証します。会社概要

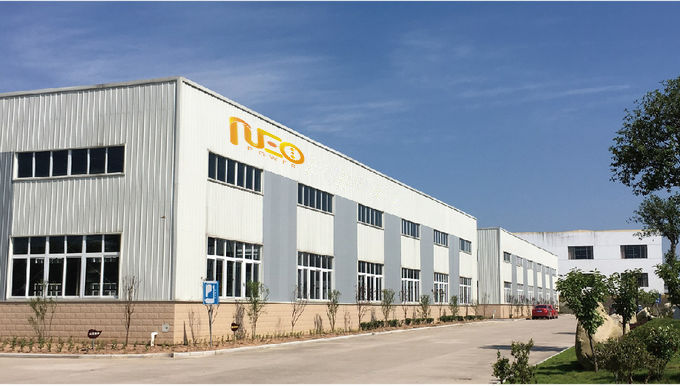

Neopowerは、それぞれプラスチックシェルコネクタ用の恵州（広東省）と金属シェルコネクタ用の常州（江蘇省）に2つの製造拠点を置いています。豊富な専門知識と高水準の管理により、Neopowerは世界中のお客様に最高品質の製品と優れたサービスを提供しています。
