商品の詳細:
|
| Rated Current (Power): | 24A (@ 4mm²) | Rated Voltage (Power): | 800V AC/DC |
|---|---|---|---|
| Rated Current (Signal): | 2A (@ 0.35mm²) | Rated Voltage (Signal): | 24V AC/DC |
| Ingress Protection Rating: | IP67 & IP6K9K, IPXXB (Touch-proof) | Operating Temperature Range: | -40°C to +125°C |
| Dielectric Strength (Power): | 3000V AC, 50Hz | Dielectric Strength (Signal): | 1000V AC, 50Hz |
| Safety Features: | High Voltage Interlock (HVIL), Secondary Lock, Touch-proof | Performance FeaturesPerformance Features: | 360° Shielding, Poka-yoke Keying |
| Primary Applications: | On-Board Chargers (OBC), Air Conditioning Compressors, PTC Heaters, Power Distribution Units (PDU) |
主要な特徴:
製品説明

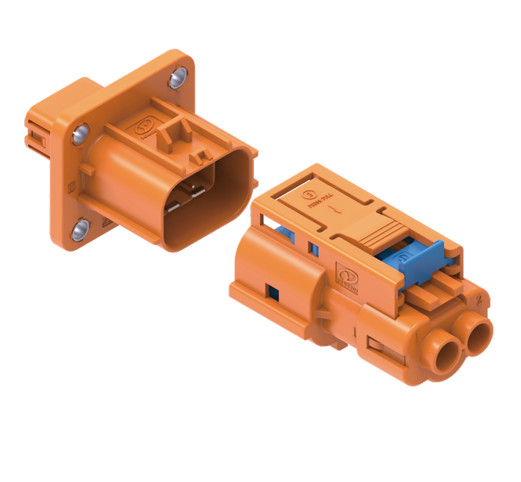

ニューパワー2ピンハイブリッド自動車コネクタは,高性能電気自動車 (EV) と強力な電力と信頼性の高い信号伝送を必要とする産業用アプリケーションのために設計されています.2ピン接続器高電圧電源供給と敏感な信号線を 単一の耐久性のあるハウジングで組み合わせてハイブリッド電源コネクタ搭載された充電器 (OBC),エアコンコンプレッサー,PTCヒーター,電源配送ユニット (PDU) のような 部品の厳格な基準を満たすために 特別に設計されています
安全性と耐久性のために設計された このコネクタには 幅広い保護措置があります統合された高電圧インターロック (HVIL) サーキットは,断線する前にシステムの電源が切断されることを保証します触覚防止設計は,設置と保守中に技術者を保護する. 副鎖メカニズムは,安全で振動防止の接続を提供します.自動車環境の要求に欠かせない誤った組み立てを不可能にして 安全性をさらに高めます
Neopowerコネクタは極端な条件に耐えるように設計されています. -40°Cから+125°Cまでの動作温度範囲と優れたIP67/IP6K9K評価により,完全に防水バッテリーコネクタ防塵と高圧水への入り口を封印し,360°のシールドが優れたEMI保護を保証します.強力な電源コンタクトが一貫したエネルギーを供給する一方で,信号ラインのデータ完整性を保てる.
Neopower は,電気自動車の充電システムを設計したり,既存の高電圧のアプリケーションをアップグレードしたりします.2ピン信頼性,安全性,および高性能なソリューションを提供しています. Neopower に連絡してください 今日この先端の方法を学ぶために2ピン接続器次のプロジェクトの信頼性とパフォーマンスを向上させることができます
申請
ニューパワー2ピンハイブリッド自動車コネクタは 電力と信号の両方が 重要な高圧環境で 設計されていますその堅牢な設計と安全性機能は,幅広いアプリケーションのための主要な選択になります,以下を含むが,これらに限定されない:
よくある質問
Q: この"ハイブリッド電源コネクタ"とは?
A: このコネクタはハイブリッドで 異なる機能を 単一のコンパクトなハウジングに統合しているからです800Vで24Aに指定された高電圧電源コンタクトと24Vで2Aに指定された低電圧信号コンタクトを組み合わせますこの設計は,配線を簡素化し,スペースを節約し,システムに必要な部品の数を削減します.
Q: このコネクタにはどんな特殊な安全機能が付いていますか?
A: 安全は我々の設計において 最も重要なものです.2ピン接続器3つの主要機能を含みます.断線前に電源を切断することを保証する高電圧インターロック (High Voltage Interlock,HVIL) 回路,電気ショックからユーザを保護するためのタッチ・プローフ設計 (IPXXB)安全なロックメカニズム自動車環境に適した振動耐性リンクです
Q: このコネクタは 厳しい条件で どれくらい耐久性がありますか?
A: 非常に耐久性があります. コンネクタはIP67&IP6K9Kで評価されています.防水バッテリーコネクタ高圧高温の水噴霧や 塵の侵入から保護され, -40°C~+125°Cの広範囲の動作温度で最も困難な自動車や産業環境でも性能を維持するために作られています.
Q: このコネクタを正しく設置できないか?
A: いいえ 間違いを防げるように設計しました コネクタにはポカヨーク式キーデザインがあり 正確な方向にしかマッチできないので ピンにダメージはしません安全な接続を常に保証します技術者のための組み立てプロセスを簡素化します.
Q: 360° 遮蔽の利点は?
A: 360° シールドは電磁気干渉 (EMI) と無線周波数干渉 (RFI) に対して完全な保護を提供します.電気自動車のような電気的に騒々しい環境では,このシールドは低電圧信号の整合性を保護するために重要ですデータの腐敗を防止し,システム全体が信頼性を持って動作することを保証します.
NeoPowerは,高電圧/高電流の防水コネクタとケーブルに専念し,新しいエネルギーバッテリーパック,EV,重用機械,産業接続,パワートレインシステム,太陽光/風力発電の貯蔵スマートグリッド AGVなど

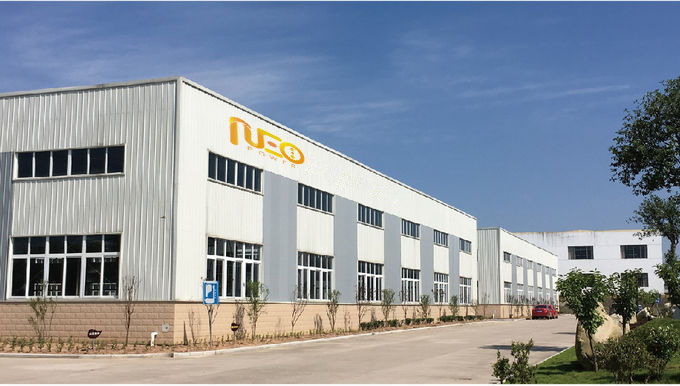

Neopowerは,プラスチックシェルコネクタ用の広州省ヒュイ州と,金属シェルコネクタ用の江蘇省長州に2つの製造拠点を保有している.豊富な専門知識と高水準の経営Neopowerは世界各地の顧客に 最高品質の製品と優れたサービスを提供しています
会社はIATF 16949を合格しました2016ISO 9001:2015 品質管理システムで,その製品には CE,TVU,RoHの認証があります.
