商品の詳細:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
主要な特徴:
製品説明

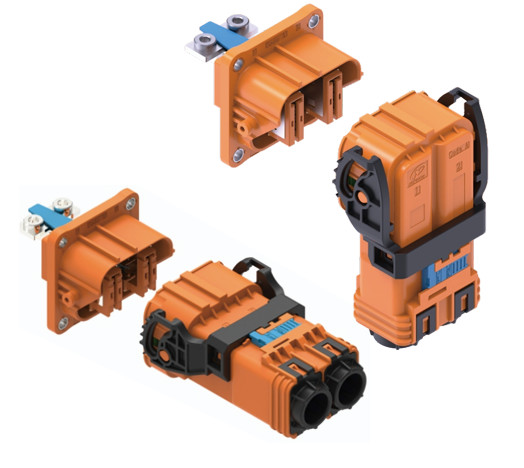

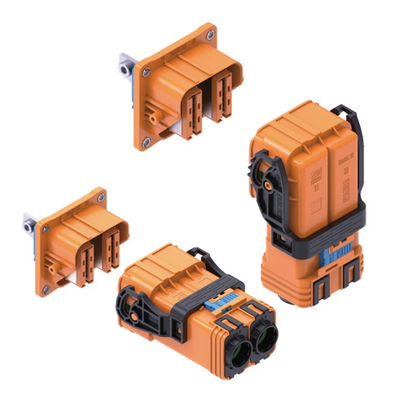

ニューパワー2ピン接続器電気自動車や産業用アプリケーションの 高電圧・高電流システムに設計された 最先端のソリューションですモーターコントローラー電力配送ユニット (PDU) は,ハイブリッド電源コネクタ電力と信号の伝送の両方に 単一で堅牢なインターフェースを提供し 卓越した信頼性と性能を保証します
安全性と耐久性のために設計され 接続器には 複数の高度な機能が統合されています高電圧 インターロック (HVIL) 回路 と 触覚 防止 接触 装置 は,高電圧 の 危険 から 技術 者 や 操作 者 を 守る振動や衝撃による意外な断断に対する追加のセキュリティを提供します.そのポカヨークデザインは,接続エラーのリスクを排除します.複雑な組み立て物における重要な特徴ですこのコネクタは 強力で 頑丈です
IP67とIP6K9Kの優れた評価により,この防水バッテリーコネクタ水や汚れや塵にさらされても 信頼性の高い接続を 提供します統合された2A/24V信号ピンのためのクリーン信号を維持するために360°シールドは不可欠です95mm2までの重用ケーブルをサポートし,最大電源流量を必要とするアプリケーションにとって決定的な選択です.
ニューパワー 高電圧 を 選ぶ2ピン接続器安全で高効率な接続を保証する 次のプロジェクトのためにです. 私たちの先進的なコネクタソリューションがどのようにイノベーションを推進できるか,今日ご連絡ください.
| 属性 | 価値 |
| 定位電流 (電源) | 300A (70mm2) 400A (95mm2) |
| 定位電流 (信号) | 2A (0.35mm2) |
| 定位電圧 (電源) | 1000V AC/DC |
| 定位電圧 (信号) | 24V AC/DC |
| 保護評価 | IP67とIP6K9K |
| 動作温度 | -40°Cから+125°C |
| 互換性のあるケーブル範囲 | 70mm2から95mm2 (パワー) |
| 安全性 | HVIL (高電圧インターロック),触覚防止 (IPXXB) |
| 接続セキュリティ | 副鍵機能,ポカヨーク |
| シールド | 360° EMI シールド |
| 介電抵抗 (パワー) | 3000V AC 50Hz (通常の条件) |
| 介電阻 (信号) | 1000V AC 50Hz (通常の条件) |
| 主要用途 | バッテリー,モーターコントローラー,電源配送ユニット (PDU) |
Neopowerは高需要環境のために設計されていますハイブリッド電源コネクタ堅牢で安全で信頼性の高い高電圧接続を必要とするアプリケーションにとって究極のソリューションです
Q: この"ハイブリッド電源コネクタ"とは?
A: これはハイブリッド電源コネクタ異なる機能を1つのハウスで組み合わせているため,電源伝送のために非常に高い電流と電圧 (最大400A/1000V) を処理するように設計された2つの大きなプライマリコンタクトを備えています.低電圧信号 (2A/24V) 向けに設計された小さなコンタクトと並んでデバイスと電源を供給し コミュニケーションをとるのに 必要なのは 耐久性のあるコネクタだけです
Q: このコネクタは水に耐えるか? 湿った環境でも汚れた環境でも使用できますか?
A: 絶対です.コネクタはIP67とIP6K9Kで評価されています.これは,粉塵の侵入から完全に保護され,最大1メートル (30分) の水中に潜ることができます.IP6K9Kの評価は,強力なこれは,本当に信頼性の高い防水バッテリーコネクタ全天候使用と洗浄処理に適しています.
Q: HVILとセカンドリーロック機能は何のために使われますか?
A: 高電圧 システム で は 安全 は 極めて 重要 です.HVIL (高電圧 インターロック) は 高電圧 の 電源 が 切れる よう に する 重要な 安全 回路 です.前から接続器を切り離すことができます. 副鎖は,セキュリティの追加の層を提供する物理的なメカニズムで,2ピン接続器自動車や産業用アプリケーションで不可欠です 電気や電気自動車の
Q: ポカヨークのデザインの利点は?
答え: ポカヨーク は 日本 語 で "誤り 防止"という意味 です.コネクタ は 独特 な 鍵 の 形 で 設計 さ れ て い ます.その 形 で は 間違っ て 交配 する こと が 物理 的 に あり ませ ん.接続ピンと接続機器の損傷を防ぐ完璧で安全な接続を常に保証します
Q:なぜこの高電圧コネクタには 360°のシールドが重要なのでしょうか?
A: 高電流のアプリケーションは,モーターコントローラのようなものでは,電磁気干渉 (EMI) が発生します.内部コンタクトの周りに保護バリアのように機能しますこの"ノイズ"がコネクタ内の低電圧信号を妨害するのを防ぎます. これにより,システムのデータ通信が明確で信頼性が保たれます.
Q: このコネクタはどのサイズに 設計されていますか?
A: この重用コネクタは 70mm2 から 95mm2 の横断面の大きな電源ケーブルを収容するように設計されています.この大きな範囲は,過熱せずに安全かつ効率的に,最大400Aの電流を扱うことができます真の高電力システムに最適です
NeoPowerは,高電圧/高電流の防水コネクタとケーブルに専念し,新しいエネルギーバッテリーパック,EV,重用機械,産業接続,パワートレインシステム,太陽光/風力発電の貯蔵スマートグリッド AGVなど

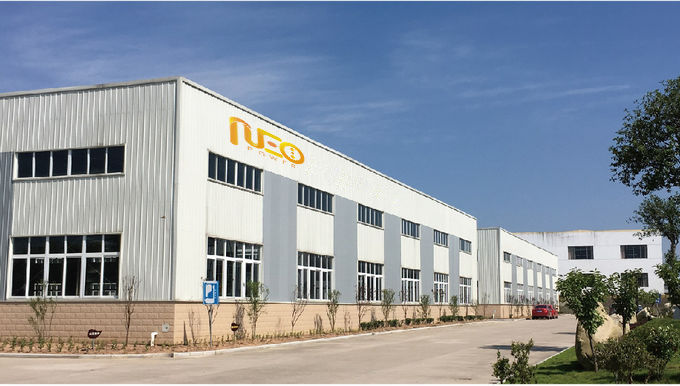

Neopowerは,プラスチックシェルコネクタ用の広州省ヒュイ州と,金属シェルコネクタ用の江蘇省長州に2つの製造拠点を保有している.豊富な専門知識と高水準の経営Neopowerは世界各地の顧客に 最高品質の製品と優れたサービスを提供しています
会社はIATF 16949を合格しました2016ISO 9001:2015 品質管理システムで,その製品には CE,TVU,RoHの認証があります.
