商品の詳細:
|
主要な特徴:
製品説明

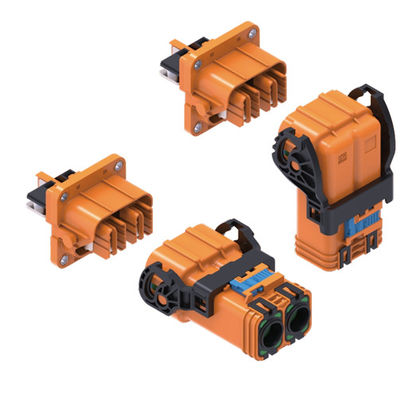

ニューパワー 高電圧2ピン接続器現代の電気自動車 (EV) とエネルギー貯蔵システムにおける 最も要求の高いアプリケーションのために設計されています. 特にバッテリー,モーターコントローラー,電力配送ユニット (PDU)このコネクタは安全で信頼性があり 高性能な接続を 信頼できます 堅牢な設計により 危機的状況でも安定した電源供給が 保証されます自動車と産業技術者のための主要な選択になります.
安全性と信頼性を重視して設計された この自動車コネクタには 複数の保護層が組み込まれています統合された高電圧インターロック (HVIL) サーキットは,高電力の接続が断線する前に安全にオフに電力を確保しますまた,触覚防止設計とセカンドロックにより,偶然の接触を防止し,安定した物理的な接続を保証します.360°シールドは電磁気干渉 (EMI) に対する例外的な保護を提供します.複雑なシステムにおけるデータの完整性を維持するための重要な機能である.高電圧接続器時間を節約し 高額なエラーを防ぐことができます
このコネクターは 220A の電流と 1000V の電圧の容量で 強力な電源負荷に対応しますその頑丈な構造は,IP67とIP6K9Kの評価で確認されていますNeopower は,新しいEV バッテリープラットフォームや高性能産業制御システムを開発している場合でも,2ピン接続器この先端のコネクタソリューションが あなたのプロジェクトをどのように向上させられるか 今すぐご連絡ください
| 属性 | 仕様 |
| 主要用途 | バッテリー,モーターコントローラー,電源配送ユニット (PDU) |
| 定位電流 (電源) | 150A (35mm2) で,220A (50mm2) で |
| 定位電流 (信号) | 2A (0.35mm2) |
| 定位電圧 (電源) | 1000V AC/DC |
| 定位電圧 (信号) | 24V AC/DC |
| ダイエレクトリック抵抗電圧 (パワー) | 3000V AC (50Hz,正常) |
| ダイエレクトリック抵抗電圧 (信号) | 1000V AC (50Hz,正常) |
| 動作温度範囲 | -40°Cから+125°C |
| 侵入防止等級 | IP67とIP6K9K |
| 触覚防止の評価 | IPXXB |
| 電源ケーブルの範囲 | 35mm2から50mm2まで |
| 安全性 | 高圧インターロック (HVIL),二次ロック機能 |
| メカニカル特性 | Poka-yoke (エラー 証明 キーリング) |
| シールド | 360°電磁シールド |
Neopower 高電圧コネクタは,要求の高い電力システムにおける優れた性能のために設計されています.その堅牢な設計と先進的な安全機能は,以下に最適なソリューションになります:
1電気自動車のバッテリーコネクタに 何が適しているのでしょう?
このコネクタは電動自動車の高電力,高振動環境のために特別に設計されています. 220Aまでの高電流容量, 1000Vの評価,高電圧インターロック (HVIL) のような重要な安全機能IP67とIP6K9Kの強固なシールが信頼性を確保し,理想的なEV電池コネクタ現代の自動車用です
2高電圧インターロック (HVIL) は何ですか? 安全のために重要なのはなぜですか?
高圧インターロックは,非常に重要な安全機能です高電圧接続器接続器を通過する低電圧回路です. 主電源コンタクトが切断される前に,HVIL回路がまず切断されます.高電圧を停止するようにシステムに信号を送る操作者と機器を保護します. 操作者は,この装置を操作するときに,HVILコネクタこの基本的な安全プロトコルを優先します
3IP67とIP6K9Kの環境保護レベルは?
IP67の評価は,環境要因に対する例外的な保護を示します.IP67のコネクターIP6K9Kは,高圧,高温の水噴射から保護することを意味します.この二重評価は2ピン接続器洗濯物や雨や泥や塵に晒される用途では 非常に耐久性があります
4360°のシールドが私のシステムにどう役立つのか?
高電流と敏感な電子制御装置のシステムではモーターコントローラコネクタ電磁気干渉 (EMI) が性能を妨害したり,データを破損させる可能性があります.360° シールドコンタクトの周りに完全な導電性コーナーを設置し,外部の電気騒音を遮断し,コネクタの電源線が干渉を放射するのを防ぎます.これは信号の完整性と信頼性の高いシステム運用を保証します.
5このコネクタを正しくマップできないか?
いや このコネクタには ポカヨークのデザインがある" 接続器の殻とコンタクトは 機械的にキー付けされ 独特の形状で 適切な対数と 適切な方向に 結合することを可能にしますこの特徴はポカヨークコネクタ組み立てや現地整備中にピン損傷や不正な接続の危険をなくします.
6この2ピンコネクタが処理できる最大電力は?
このコネクタは,35mm2ケーブルで150Aの連続電流と,50mm2ケーブルで最大220Aの連続電流を指定しています. 1000Vの定数電圧では,このコネクタは,220Aコネクター大量の電力を処理できるので,PDUから主電池線まで,多くの需要の高い電源伝送アプリケーションに適しています.
NeoPowerは,高電圧/高電流の防水コネクタとケーブルに専念し,新しいエネルギーバッテリーパック,EV,重用機械,産業接続,パワートレインシステム,太陽光/風力発電の貯蔵スマートグリッド AGVなど
Neopowerは,プラスチックシェルコネクタ用の広州省ヒュイ州と,金属シェルコネクタ用の江蘇省長州に2つの製造拠点を保有している.豊富な専門知識と高水準の経営Neopowerは世界各地の顧客に 最高品質の製品と優れたサービスを提供しています
会社はIATF 16949を合格しました2016ISO 9001:2015 品質管理システムで,その製品には CE,TVU,RoHの認証があります.
