商品の詳細:
|
| Protection Grade: | IP20B | Insulation Resistance: | 5000 mΩ Min （Dry） 200 mΩ Min (RH 95%) |
|---|---|---|---|
| Minimum Mating Cycles: | 100 times | Termination Method: | Crimp / Typical |
| Rated Voltage: | UL DC 1000V, TUV 1500V DC | Voltage Rating: | Up to 100V |
| Contact Material: | Copper Alloy | Orientation: | Right Angle |
| Operational Temp: | -40℃ ~125℃ | Housing Material: | Thermoplastic |
| Salt Spray Re: | 144H (Mated) | Working Pressure: | 0.5~1.6 Bar |
| Cpa: | With | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Wire Gauge: | 10-12 AWG |
主要な特徴:
製品説明

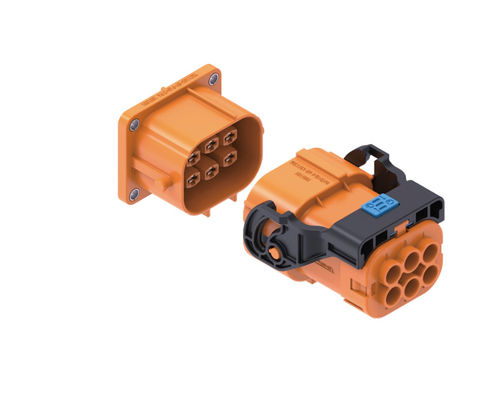

についてNeopower 1000V 高電圧 6ピン自動車コネクタ現代電気自動車システムの厳しい要求に応えるように 専門的に設計されています 搭載充電器 (OBC) や電池断路装置 (BDU) などの高性能アプリケーション用に設計されていますこのコネクタは,電源と信号伝送の両方に安全で信頼性の高い橋を提供異なるものの中から 突出しています6種類のピンコネクタ優れた耐久性と統合された安全機能
このコネクタは厳しい環境での信頼性のために設計され 最高の性能を保証します複雑な車両の電子機器で重要なものです接続器の設計には, Poka-Yoke キーリングシステムも含まれています.6ピン接続図高電圧システムと相互作用する技術者やエンドユーザーにとって不可欠な安全層を提供します.6ピン接続器 男性または6ピン接続器 女性密閉されたフィットのために作られています
このコンポーネントは 単なるコネクタではなく 電力供給チェーンにとって 重要な保護装置ですIP67 と IP6K9K 規格に従って,極端な温度に耐える能力と浸透抵抗ニューパワー6ピン接続器信頼性があり 安全で高性能な 自動車,EV,要求を伴う他の輸送用途この高度なコネクタが 次のプロジェクトをどのように向上させられるか 知りたいです
| 属性 | 仕様 |
| コア構成 | |
| ピン数 | 6ピン (4 パワー + 2 シグナル) |
| 主要用途 | 搭載充電器 (OBC),電池切断ユニット (BDU),電動高圧システム |
| 電気性能 | |
| 定位電圧 (電源) | 1000V AC/DC |
| 定位電圧 (信号) | 24V AC/DC |
| 定位電流 (電源) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| 定位電流 (信号) | 2A (@0.35mm2) |
| 介電抵抗 (パワー) | 3000V AC @ 50Hz (通常の状態) |
| ダイレクトリック抵抗 (信号) | 1000V AC @ 50Hz (通常の状態) |
| 物理と環境 | |
| 動作温度 | -40°Cから+125°C |
| 侵入防止 (IP) | IP67とIP6K9K (マット) |
| 触れない保護 | IPXXB (指から離れない) |
| 互換性のあるケーブル範囲 | 2.5mm2から6mm2 (パワー) |
| 特徴と安全性 | |
| 安全性 | 高電圧インターロック (HVIL),二次ロック機能 |
| 交尾システム | ポカヨーク (エラー 証明 キー) |
| シールド | EMI/EMC保護のための360°シールド |
Neopower 1000Vは,高需要とミッション・クリティカルな環境のために設計されています.6ピン自動車コネクタ高電圧アプリケーションの範囲に最適なソリューションです.その堅牢な設計と先進的な安全機能は,最も重要な場所で信頼性の高いパフォーマンスを保証します.
主要用途:
なぜこのコネクタは 高電圧自動車システムに適しているのでしょうか?
これは6ピン接続器 自動車用電気自動車の厳しい環境のために設計されています 1000Vの高電圧,EMIを防ぐための完全な360°シールド,温度範囲が -40°Cから +125°Cまで最も重要なのは 高電圧システムを保護するために HVILのような統合された安全機能が不可欠です
HVILとは何か? なぜこの6ピンコネクタに重要なのか?
HVILは高電圧接続ループを意味します. これはフィードバック回路として機能する重要な安全機能です.6ピンのコネクタ 男性と女性高電圧電源を停止するように HVIL回路がシステムに信号を送りますこれは危険な電波を防止し,接続が断断時に安全に操作できるようにします.
どうやって正しい安全な接続を 確保しますか?
このコネクタには 2つの特徴があります まず ポカ・ヨークデザインで 誤り防止の仕掛けで コネクタが正しく結合しないようにします触覚と音が聞こえる"クリック"を可能にします接続器が完全に座っていることを確認し,振動や偶然の断絶から守られていることを確認します.
このコネクタは,私のアプリケーションの主要6ピンコネクタの電源として使用できますか?
絶対です 電源コンタクトで35Aの電流と 1000Vの電流で このコネクタは電源供給用に特別に設計されていますバッテリーパックや配送ユニットからオンボードチャージャーのような部品に高いレベルの電力を安全に転送するための理想的な選択です重要な要素となっている.6ピン接続器の電源チェーン
このコネクタは 厳しい天候や工業環境では 耐久性がありますか?
このコネクターは極端な条件に耐えるように設計されています.IP67とIP6K9Kの評価を誇っています.つまり,完全に塵に封印され,高圧,高温の水噴出に耐える可能性があります.広範囲の動作温度と組み合わせた湿気や汚れ,熱ショックにさらされる環境でも信頼性の高い性能を保証します.
どの種類のケーブルと配線図が互換性があるか?
このコネクタは汎用性があります. 4つの電源コンタクトは2.5mm2から6mm2までのケーブルサイズに互換性があり, 2つの信号コンタクトは0.35mm2のケーブルに設計されています.この柔軟性により,設計者は異なる電流負荷に適したワイヤ計を使用することができます普遍的な6ピン接続図シンプルなピノートで システムのスケーマーに組み込むことができます
これはトレーラーやGPU用の標準の6ピンコネクタとどう違いますか?
これは高度に専門化された部品です.6ピンのコネクタトレーラープラグ6ピン接続 GPU低電圧 (通常12V) で動作するコネクタは,高電圧 (1000V) と高電流のアプリケーションのために設計されています.熱耐性により優れた材料標準的な消費者や低電圧コネクタには存在しない.
NeoPowerは,高電圧/高電流の防水コネクタとケーブルに専念し,新しいエネルギーバッテリーパック,EV,重用機械,産業接続,パワートレインシステム,太陽光/風力発電の貯蔵スマートグリッド AGVなど
Neopowerは,プラスチックシェルコネクタ用の広州省ヒュイ州と,金属シェルコネクタ用の江蘇省長州に2つの製造拠点を保有している.豊富な専門知識と高水準の経営Neopowerは世界各地の顧客に 最高品質の製品と優れたサービスを提供しています
会社はIATF 16949を合格しました2016ISO 9001:2015 品質管理システムで,その製品には CE,TVU,RoHの認証があります.
