商品の詳細:
|

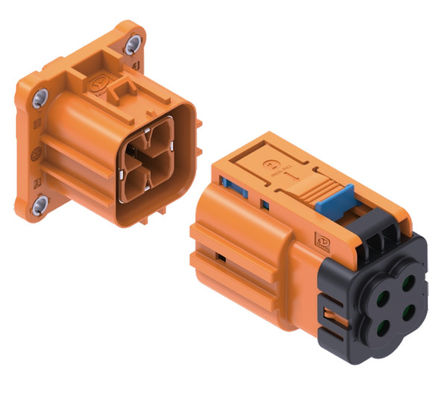

についてネオパワー4ピン高電圧コネクタ現代の電気自動車 (EV) と工業用高電力システムの要求の高い環境のために専門的に設計されています.4ピン接続器重要なアプリケーション,例えばエアコン圧縮機,PTCヒーター,オンボード充電器 (OBC) および電力配送ユニット (PDU) の安全かつ信頼性の高いリンクを提供します.主要な電気接続として高性能と 卓越した安全性を兼ね備えています
高電圧システムでは安全性が最重要で このコネクタは業界をリードするように設計されています電気ショックから技術者を保護するための触れない構造物組み立て中に不整列を防止する統合されたPoka-yoke設計により,自動車用コネクタ安全で使いやすいです
厳格な条件に耐えられるように作られています防水コネクターIP67 と IP6K9K の評価を誇っており,塵や水の侵入から完全な保護を保証しています.耐久性のある構造により, -40 °C から +125 °C の幅広い温度範囲で信頼性の高い動作が保証されます.優れた360°シールド付きこの電気プラグとソケットコネクタは,騒々しい電気環境でデータ完整性とシステムパフォーマンスを維持するために不可欠な優れたEMI免疫を提供します.高電流コネクタソリューション安定した電源供給を必要とするアプリケーション
信頼性のある高性能の接続を 求めるエンジニアやデザイナーにとって Neopower 4ピン高電圧コネクタは 究極の選択です耐久性この研究がどのように進歩したかを知るために今日ご連絡ください4ピンの電気接続器次のプロジェクトの信頼性とパフォーマンスを向上させることができます
製品仕様
| 属性 | 価値 |
| ブランド | ネオパワー |
| 製品タイプ | 4ピンの高電圧接続器 |
| 定位電圧 (電源) | 1000V (AC/DC) |
| 定位電圧 (信号) | 24V (AC/DC) |
| 定位電流 (電源) | 20A (@2.5mm2), 30A (@4mm2), 40A (@6mm2) |
| 定位電流 (信号) | 2A (@0.35mm2) |
| ダイエレクトリック抵抗電圧 (パワー) | 3000V AC (50Hz,通常の状態) |
| ダイエレクトリック抵抗電圧 (信号) | 1000V AC (50Hz,通常の状態) |
| 動作温度範囲 | -40°Cから+125°C |
| 保護評価 | IP67,IP6K9K,IPXXB (触覚防止) |
| 互換性のあるケーブル範囲 (パワー) | 2.5mm2から6mm2 |
| 安全性 | 高電圧インターロック (HVIL),セカンドロック |
| デザイン の 特徴 | ポカヨーク (エラー 証明 キーを入力), 360° シールド |
| 主要用途 | 空調コンプレッサー,PTCヒーター,オンボード充電器 (OBC),電源配送ユニット (PDU) |
Q: この4ピン接続器はどんな用途に設計されていますか?
A: その通りこれはネオパワー 4ピン接続器信頼性が極めて重要な高電力高電圧アプリケーション向けに設計されています.電気自動車 (EV) や工業機械のコアコンポーネントに最適です.機内充電器 (OBC) など電力配送ユニット (PDU),PTCヒーター,空調圧縮機.その頑丈なデザインは,これらの要求の高いシステムで安定したパフォーマンスを保証します.
Q: このコネクタは電気自動車 (EV) システムで使用できますか? A: その通りこのコネクタは自動車業界を考慮して設計されています 高電圧インターロック (HVIL) のような重要な機能360°のシールドで 完璧です自動車用コネクタ現代の電気自動車の複雑な電子環境における安全性と性能を確保するためです
Q: この高電圧コネクタは防水で 厳しい環境に適していますか?
A: その通りIP67とIP6K9Kで評価されています. つまり,完全に塵入りから守られています.高温水噴射器 (IP6K9K)このままでは防水コネクター暴露された環境や厳しい産業環境や自動車環境での使用に非常に耐久性がある.
Q: 高電圧インターロック (HVIL) 機能の目的は?
A: その通りHVILは,重要な安全機能です. それは,高電圧の電源が自動的に安全で中断されることを保証する二次回路です.前から主要電源コンタクトは切断可能で,技術者や操作者は メンテナンスの際に電撃を受けたり,事故で切断された場合も 防ぎます.セキュリティの重要な要素になります高電圧接続器.
Q: このコネクタは誤った設置と 偶然の断絶をどのように防ぎますか?
A: その通りこのコネクターは,この目的のために2つの主要な設計機能を統合しています. まず,それはPoka-yoke (誤り防止) キーリングシステムを使用します.物理的な形状は正しい方向で交配することを可能にします2つ目は,安全な物理的なロックを提供する,堅牢な二次ロックメカニズムを含有し,4ピンの電気接続器振動や意図せざる引力による切断から
Q: この高電流コネクタが対応できる 最大電流は?
A: その通りコネクタの電流評価は,使用したワイヤゲージに依存する. 2.5mm2ケーブルで20A, 4mm2ケーブルで30A, 6mm2ケーブルで最大40Aに対応できる.この多用性により,エンジニアは,電力の要求範囲にわたってそれを使用することができます.
Q:このタイプのコネクタでは 360°のシールドがなぜ重要ですか?
A: その通り現代の自動車や工業機器では,多くの電子システムが近くで動作し,電磁気干渉 (EMI) を発生させます.内部コンタクトの周りの連続的な伝導経路接続器自体から騒音を放出することを防ぎます.信号の完整性とシステム全体の信頼性の高いパフォーマンスを確保する.
NeoPowerは,高電圧/高電流の防水コネクタとケーブルに専念し,新しいエネルギーバッテリーパック,EV,重用機械,産業接続,パワートレインシステム,太陽光/風力発電の貯蔵スマートグリッド AGVなど

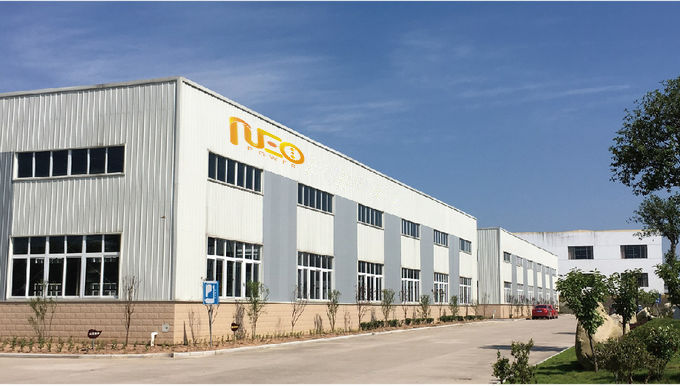

Neopowerは,プラスチックシェルコネクタ用の広州省ヒュイ州と,金属シェルコネクタ用の江蘇省長州に2つの製造拠点を保有している.豊富な専門知識と高水準の経営Neopowerは世界各地の顧客に 最高品質の製品と優れたサービスを提供しています
会社はIATF 16949を合格しました2016ISO 9001:2015 品質管理システムで,その製品には CE,TVU,RoHの認証があります.
