商品の詳細:
|
主要な特徴:
製品説明:

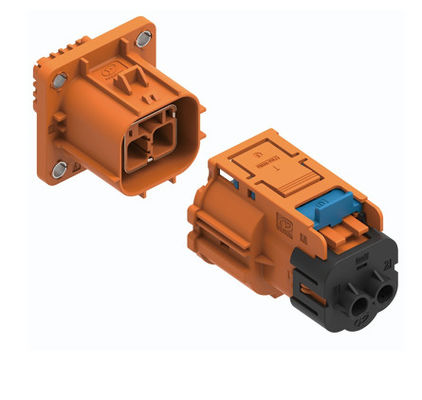

Neopower 2ピン高電圧電気コネクタは 機内充電器 (OBC)DC-DC変換機この汎用的な2ピン電気コネクタは,安全で信頼性の高い,電源を供給する,高性能の自動車・産業システムにおける電源・信号接続のソリューション.
安全性と信頼性を考慮して設計された このNeopowerコネクタには 複数の保護機能が組み込まれています接続の整合性を保証します.特に振動や機械的なストレス下で統合されたHVIL (High Voltage Interlock Loop) 機能と触覚防止設計は,高電圧環境における技術者やエンドユーザーにとって不可欠な安全対策を提供します.さらに,その包括的な360°シールドは,敏感な電子システムの完整性を維持するために不可欠な電磁気干渉から保護します.頑丈で安全性の重要なアプリケーションのための理想的な選択.
Neopower 2ピン高電圧電源コネクタは,電源コンタクトに 40A まで相当な電流を支える (6mm2ケーブルを使用する場合) と 1000V AC/DC の電圧を支える.高功率転送に適している2A と 24V AC/DC で評価された補助信号接続も便利にします. 印象的なIP67とIP6K9Kの侵入保護評価により,この2ピンのコネクタは,塵と水の侵入から徹底的に保護されています高圧高温洗浄装置を含む.-40°Cから+125°Cまでの広い動作温度範囲により,このコネクタは環境条件に耐えるように設計されています安全性,信頼性,そして高性能が最優先である重要な接続ニーズのために Neopower を選択してください.
| 属性 | 仕様 |
| 適用する | エアコンコンプレッサー,PTC,OBC,DCDC,PDU,BDU |
| 基本機能 | 2ピンの高電圧電気コネクタ |
| 安全性 | |
| 副鍵機能 | |
| ポカヨーク (不適切な交尾防止) | |
| HVIL (高圧インターロックループ) | |
| 触覚防止 (IPXXB) | |
| シールド | 360° シールド |
| キャベルの範囲 (パワー) | 4mm2から6mm2 |
| キャベルの範囲 (信号) | 0.35mm2 |
| 定位電流 (電源) | 32A (4mm2ケーブル) |
| 40A (6mm2ケーブル) | |
| 定位電流 (信号) | 2A |
| 定位電圧 (電源) | 1000V (AC/DC) |
| 定位電圧 (信号) | 24V (AC/DC) |
| ダイエレクトリック抵抗電圧 (パワー) | 3000V AC 50Hz (通常の条件) |
| ダイエレクトリック抵抗電圧 (信号) | 1000V AC 50Hz (通常の条件) |
| 動作温度範囲 | -40°Cから+125°C |
| IP 評価 |
IP67 & IP6K9K (マット) IPXXB (接触用指の保護)
|
よくある質問 (FAQ)
Q1: Neopower 2ピンの高電圧電気コネクタの主な用途は何ですか?
A: その通りこのNeopower 2ピンコネクタは,電動車やハイブリッド車で通常見られる,要求の高い環境での高い信頼性のアプリケーションのために設計されています.一般的な用途には,エアコンコンプレッサーの接続が含まれます, PTCヒーター,オンボードチャージャー (OBC),DC-DC変換機,電源配送ユニット (PDU),バッテリー切断ユニット (BDU).
Q2:この2ピン接続器の電源コンタクトの最大電流と電圧の評価値は?
A: その通りこの2ピン電源コネクタの電源コンタクトは 6mm2ケーブルで最大 40A (または 4mm2ケーブルで 32A) と評価されており, 1000V AC/DC の電圧に対応できます.高功率エネルギー転送に適している.
Q3:このコネクタは信号電流も運ぶことができるか?
A: その通りこの汎用的なコネクタには,電源能力に加えて, 0.35mm2のケーブルを使用して 2Aと 24V AC/DCに対応する信号伝達用のコンタクトがあります.
Q4: Neopower 2ピンの高電圧電気コネクタと互換性のあるワイヤサイズは?
A: その通り電源接続では,この2ピン接続器は,4mm2から6mm2までのケーブル横断を収納する.信号接続では,0.35mm2のケーブルのために設計されています.
Q5: ポカヨークのデザインは,この2ピン電気コネクタの使いやすさをどのように向上させるか?
A: その通りPoka-yoke (キーリング) 機能は,接続器が正しい方向にのみマッチできるようにします.これは偶然のマッチを防ぐことができます.装置の保護と電気接続の整合性を確保する.
Q6:HVILとは何か? なぜこの2ピン接続器に組み込まれているのか?
A: その通りHVILは"高電圧接続ループ"です この2ピン接続器に組み込まれた 重要な安全機能ですHVIL回路は,コネクタが解き放たれる前に高電圧が切断されることを保証します接続または切断時に潜在的な電気的危険からユーザを保護する.
Q7:この2ピンコネクタは 塵や水などの環境要素に対して どの程度保護されていますか?
A: その通りこのコネクタは優れた保護を提供します.マッチされたときにIP67とIP6K9Kの評価があります.これは,塵の侵入に対して完全に保護され,強力で高温の水噴出に耐えることができます.触覚の安全のためにIPXXB指の保護も備えています.
Q8: Neopower 2ピンコネクタの動作温度範囲は?
A: その通りNeopower 2ピンコネクタは, -40°Cから+125°Cまでの幅広い温度範囲で信頼性のある動作のために設計されており,極端な環境条件での使用に適しています.
Q9 このNeopower 2ピン電気コネクタには どんな特殊な安全メカニズムが組み込まれていますか?
A: その通りセキュリティは最重要です この2ピン接続器には いくつかの重要な安全機能が組み込まれています触覚防止設計 (IPXXB) 活力部品との偶然接触を防止する電気回路の安全のためにHVIL (High Voltage Interlock Loop) と不一致を防ぐためにポカヨークキーリング.
Q10 この2ピン接続器の設計は EMI 保護を提供していますか?
A: その通り電気磁気干渉 (EMI) に対して保護するために不可欠です.電子ノイズの高い環境で信号の完整性と信頼性の高いパフォーマンスを確保するこの2ピンの電気コネクタの多くのアプリケーションで一般的なものです.
Q11 このコネクタの電解電阻電圧は?
A: その通りこのコネクタの電源コンタクトは,電解電圧が3000VAC (50Hz,通常の条件) に耐える電圧を有し,信号コンタクトは1000VAC (50Hz,通常の条件) に耐える電圧を有する.これは堅牢な隔熱と高いレベルの電気安全を示しています.
Q12 このNeopower 2ピンコネクタは ACとDCの両方の高電圧アプリケーションに適していますか?
A: その通りこの2ピン電源コネクタの電源コンタクトは AC (交流電流) と DC (直流) の両方で 1000Vの電源で様々な高電圧システム設計に柔軟性を提供.
NeoPowerは,高電圧/高電流の防水コネクタとケーブルに専念し,新しいエネルギーバッテリーパック,EV,重用機械,産業接続,パワートレインシステム,太陽光/風力発電の貯蔵スマートグリッド AGVなど

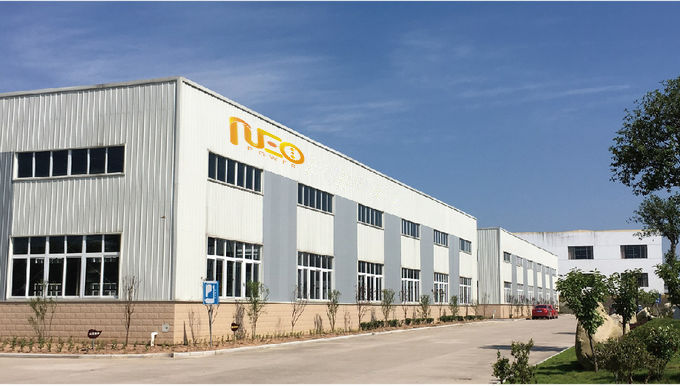

Neopowerは,プラスチックシェルコネクタ用の広州省ヒュイ州と,金属シェルコネクタ用の江蘇省長州に2つの製造拠点を保有している.豊富な専門知識と高水準の経営Neopowerは世界各地の顧客に 最高品質の製品と優れたサービスを提供しています
会社はIATF 16949を合格しました2016ISO 9001:2015 品質管理システムで,その製品には CE,TVU,RoHの認証があります.
