商品の詳細:
|

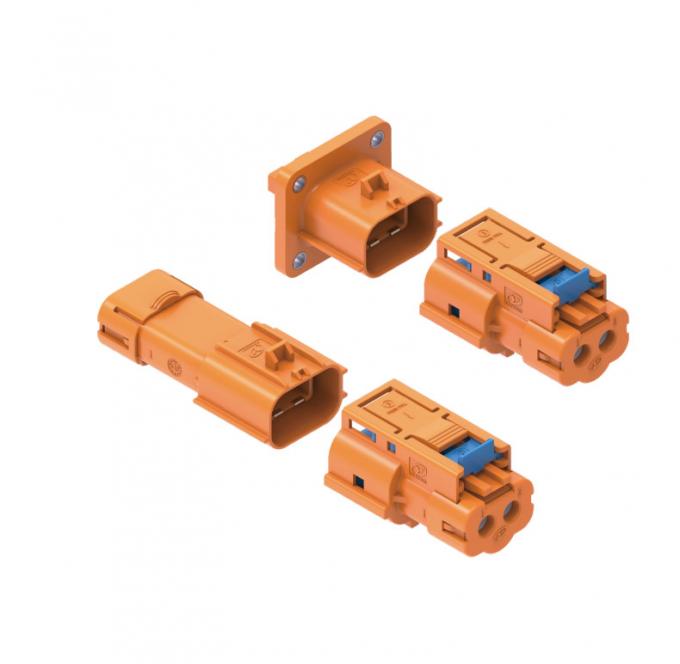

Neopower 800V 20A高電圧EV2ピン電源コネクタNeoPowerからの最先端の相互接続ソリューションであり、高電圧電気自動車（EV）システムを要求する上で優れた性能と安全のために設計されています。オンボード充電器（OBC）、DCDCコンバーター、配電ユニット（PDU）、PTCヒーターなどのコンポーネントの電力を確実に管理するように設計されたこのコネクタは、一般的な低電力の機能をはるかに超える堅牢で安全な2極接続を保証します。2ピンコネクタ。
主な機能：
Neopower 800V 20A高電圧EV2ピン電源コネクタ現代の電気自動車アーキテクチャと高出力産業用途の重要なリンクとして機能するように細心の注意を払って設計されています。大容量の基本的な完全性を提供しながら2ピンコネクタ一次電力伝達については、PDU、BDU、エアコンコンプレッサー、DCDCコンバーターなどのシステムに不可欠な高度な安全性と信号機能を統合します。その堅牢な設計により、安定した電力供給と信頼できる信号通信が保証されます。OBCコネクタその他の重要なEVコンポーネント。
安全性は、このコネクタの設計の最前線にあります。統合された高電圧インターロック（HVIL）回路、タッチプルーフ構造（対照されている場合でもIPXXB）、ポカヨークキーイング、およびセカンダリロック機能は、高電圧への偶発的な暴露から保護し、正しい安全な交配を確保するためにコンサートで動作します。これらの機能は、いずれにも不可欠です高電圧EVコネクタ、集会、運用、およびメンテナンス中に心の安らぎを提供します。安全性と信頼性の大幅なアップグレードをよりシンプルに探しているユーザー2ピンワイヤコネクタ高エネルギー回路のソリューションは、これらの機能が非常に貴重であることがわかります。
耐久性のために設計されたNeoPowerコネクタは、環境要因に対する比類のない保護を提供します。 360°のシールドガードはEMIに対して警備員を務め、近接して敏感な電子機器に不可欠であり、IP67およびIP6K9Kの評価は、ほこり、水侵入、および自動車および産業環境でしばしば遭遇する厳しい洗浄プロセスに対する回復力を確認します。このレベルの保護は、幅広い動作温度範囲と組み合わせて、で使用されるかどうかにかかわらず、長期にわたるパフォーマンスを保証します。PDUコネクタまたは、他の露出した高電圧アプリケーションで。堅牢な仕様と包括的な機能セットを備えたこのコネクタは、信頼できる安全な高電圧相互接続ソリューションを求める開発者にとって最高の選択肢です。
製品属性
| 属性 | 価値 |
| ブランド名 | ネオパワー |
| 製品名 | NeoPower 800V 20A HVILとの高電圧EV 2ピン電源コネクタ、360°シールド、IP6K9K定格 |
| 定格電圧（パワー回路） | 800V（AC/DC） |
| 定格電流（パワー回路） | 最大20a（4mm²ケーブル付き）、16a（2.5mm²のケーブル付き） |
| 定格電圧（信号回路） | 24V（AC/DC） |
| 定格電流（信号回路） | 2a（0.5mm²のケーブル付き） |
| 主要な安全機能 | HVIL（高電圧インターロック）、セカンダリロック機能、ポカヨーク（エラープルーフ）、タッチプルーフ（IPXXB） |
| シールド | フル360°EMIシールド |
| IP評価 | IP67＆IP6K9K（交配コネクタ）; IPXXB（タッチプルーフの安全性） |
| 動作温度範囲 | -40°C〜 +125°C |
| 該当するケーブル範囲（電源） | 2.5mm² -4mm² |
| 該当するケーブル範囲（信号） | 0.5mm² |
| 誘電率に耐える電圧（電力） | 3000VAC @ 50Hz（通常の条件） |
| 誘電体耐電圧（信号） | 1000VAC @ 50Hz（通常の条件） |
| 主要なアプリケーション | EVオンボード充電器（OBC）、DCDCコンバーター、配電ユニット（PDU）、PTCヒーター、エアコンコンプレッサー、バッテリー切断ユニット（BDU） |
| 原産地 | 中国広州 |
私たちの高電圧の大国に関する質問をしましたか？私たちはあなたをカバーしています！
Q：これを「2ピンパワーコネクタ」と呼びますが、より複雑に見えます。何が与えるのですか？
A：それは鋭い観察です！その中心にあるこのコネクタは、2つの主要な堅牢な接点を通じて深刻なパワーを提供します。これは「2ピンのパワー」部分です。しかし、あなたは正しいことです。HVIL（高電圧インターロック）や信号ピンなどの高度な機能に囲まれているため、基本的なJST 2ピンコネクタやモレックス2ピンコネクタなどの典型的な2つのピンコネクタタイプをはるかに超えて、高電圧EVシステムの洗練されたソリューションになります。
Q：それで、これは、自動車のアクセサリーやLEDストリップに使用できる一般的な「2ピンコネクタ12V」とは異なりますか？
A：正確に！これらの12V 2ピンコネクタタイプは、LED 2ピンコネクタのセットアップやシンプルな自動車2ピンコネクタタスクなど、より低い電力ニーズに最適ですが、NeoPowerコネクタはなんと800ボルトで設計されています！電気自動車の主要な動脈向けに構築されています。これは、ボード上の充電器（OBC）、DCDCコンバーター、および配電ユニット（PDU）を考えてください。
Q：コンピューターATXパワーなどの「24ピンコネクタ」や「20ピンコネクタ」などの異なるピンカウントについて多くのことがわかります。これはどのように関係していますか？
A：コンテキストのための良い質問！これらの24ピンコネクタ（ATXコネクタなど）、さらには25ピンまたは26個のピンコネクタは、通常、電子機器用のさまざまな低電圧信号または送電線を運ぶために設計されています。このNeoPower EVコネクタに焦点を当てているのは、専用の安全性と信号線によって補足された、2つの主要な極を介して非常に高出力を安全かつ確実に伝達することです。これは、複雑なデータや複数の低電力レールではなく、高エネルギーEVアプリケーションに特化した別の獣です。
Q：「hvil」とは何ですか？そして、このような高電圧「2ピンコネクタプラグ」はなぜ大したことなのですか？
A：HVILは高電圧インターロックループを表しており、非常に重要な安全性機能です！メインの高電圧電力接点が関与または解放する前に、HVIL回路はシステムが安全な状態にあることを確認します。それは、技術者と機器自体を保護する知的な握手のようなものです。これは、単純な2ワイヤピンコネクタには見つかりません。
Q：「タッチプルーフ」はいい音ですが、これらのコネクタを処理するとき、それは私にとって実際にはどういう意味ですか？
A：2ピンコネクタのオスとメスの半分が対応していない場合でも、あなた（または技術者）は誤って生きた高電圧部品に触れることができないことを意味します！コネクタはIPXXB標準を満たしており、指やプローブが危険な導体にアクセスできないようにします。これは、高電圧EVシステムを使用している人にとって重要な安全層です。
Q：「セカンダリロック機能」とは何ですか？それは追加のセキュリティのためですか？
A：まさに！プライマリロックは、その満足のいくクリックを提供し、それが交尾していることを知らせます。セカンダリロックは、特に車両で一般的な高振動環境では、2ピンコネクタソケットとプラグがしっかりと接続されたままであることを保証する追加のメカニズムです。偶発的な切断を防ぎます。これは、800ボルトを扱う場合に重要です。
Q：IP67とIP6K9Kをリストします。このコネクタは、深刻なびしょぬれや圧力洗浄を処理できますか？
A：あなたは賭けます！ IP67は、それがほこりがかかり、最大1メートルまでの水に沈むことができることを意味します。しかし、IP6K9Kはさらに困難です。これは、この高電圧2極コネクタが高圧の高温水ジェットに耐えることができることを意味します。したがって、はい、それは過酷な状態に耐えるために構築されており、EVの真に堅牢な防水2ピンコネクタソリューションになります。
Q：このコネクタはどのような温度を処理できますか？ EVはかなり暑くても寒くなります！
A：私たちはそれらの極端なためにそれを設計しました！このコネクタは、肌寒い-40°Cから焼け付くような +125°Cまで、温度範囲で確実に動作します。これは、電気自動車が自分自身にいる可能性のあるほぼすべての環境をカバーしています。
Q：使用されている主な材料は何ですか？耐久性のあるものが必要です。
A：私たちは、機械的ストレスや過酷な自動車液に耐えることができるハウジングに高品質で堅牢なエンジニアリングプラスチックを使用しています。接触自体は、効率的な電力伝達と耐久性を確保するために、高伝道の銅合金から作られています。これは、これらのEVパワー相互接続の長期的な信頼性に関するものです。
Q：主電源接点と信号接点はどのくらいの電流と電圧を処理できますか？
A：2つの主要な電源コンタクトは800V（AC/DC）の定格で、最大20a（4mm²のケーブル付き）を携帯できます。補助信号接点は、24V（AC/DC）と2A用に設計されており、これらの重要なHVILおよび通信ラインに最適です。
Q：この「2ピンコネクタケーブル」アセンブリで使用する必要がありますか？
A：電力線の場合、このコネクタは2.5mm²〜4mm²の範囲のケーブル用に設計されています。信号線の場合、通常0.5mm²のケーブルを使用します。これにより、さまざまなEVパワーアプリケーションに適した範囲が得られます。
Q：このコネクタには、間違った方法でプラグインできないようにする機能がありますか？
A：はい、そうです！ 「ポカヨーク」キーイングと呼ばれるものが特徴です。これは、2つのピンコネクタの男性と女性のハウジングには、正しい方向に交尾できる独自の形状またはキーがあることを意味します。これらの重要な接続については、これ以上推測や偶発的な逆極性はありません！
Q：このコネクタは、おそらくDelphiやDeutsch 2ピンコネクタのような地元の部品店で、一般的な「自動車2ピンコネクタ」として見つけたものですか？
A：DelphiやDeutschのような有名なブランドは、さまざまな車両機能（多くの場合12Vまたは24Vシステム）用の優れた自動車2ピンコネクタを製造していますが、このNeoPowerコネクタはEV高電圧システム用の高度に特殊なコンポーネントです。通常、一般的なオートパーツ通路にこのキャリバーの800V装備のIP6K9K定格のコネクタを見つけることはありません。特定のOEMおよび高性能アプリケーション用に設計されています。
Q：車両にいくつかのLEDライトを接続する必要があります。この「LEDストリップ2ピンコネクタ」はそれに適していますか？
A：正直なところ、このコネクタはLEDストリップにとって深刻なやり過ぎです！ LED 2ピンコネクタのニーズには、はるかにシンプルで低電圧、および安価な防水2ピンコネクタが完全に適切です。このNeoPowerコネクタは、メインEVコンポーネントの重要な電力を処理するために設計されています。
Q：それを削除または切断する必要がある場合、電子機器の手順「24ピンコネクタの削除方法」のように複雑ですか？
A：安全な接続用に設計されています。つまり、バラバラになるだけではありません。ただし、訓練を受けた技術者による保守性のためにも設計されています。ロックメカニズム（プライマリおよびセカンダリ）は、正しい理解で動作するのが簡単で、必要に応じてセキュリティとアクセシビリティの両方を確保します。
Q：他の潜在的な高電圧接続方法よりもこのネオパワーコネクタを選択する必要があるのはなぜですか？
A：このNeoPowerコネクタを選択すると、安全機能（HVIL、タッチプルーフ、セカンダリロック、ポカヨーク）、例外的な環境シーリング（IP67およびIP6K9K）、360°シールドが詰め込まれたソリューションが得られます。これは、EVアプリケーションの厳しいために設計された統合パッケージであり、最も重要な場合に信頼性を提供します。
Q：この高度な「2ピン電源」コネクタのスイートスポットはどのようなアプリケーションですか？
A：電気自動車内の高電圧コンポーネントを接続することに本当に優れています。オンボード充電器（OBC）、DCDCコンバーター、配電ユニット（PDU）、高電圧PTCヒーター、エアコンコンプレッサーを考えてください。 EVの高電圧で安全かつ確実に重要な電力を伝達するために必要などこでも、これがあなたの頼りになります。
Q：高電圧接続に非常に具体的な要件がある場合、NeoPowerは役立ちますか？
A：絶対に！高電圧システムには独自の要求があることを理解しています。これは標準製品ですが、特定のアプリケーションについて話し合うためにチームに連絡することをお勧めします。このコネクタが完璧なフィット感であるかどうかを判断するか、他のソリューションに導くのを支援します。私たちはあなたのイノベーションを強化するためにここにいます！
